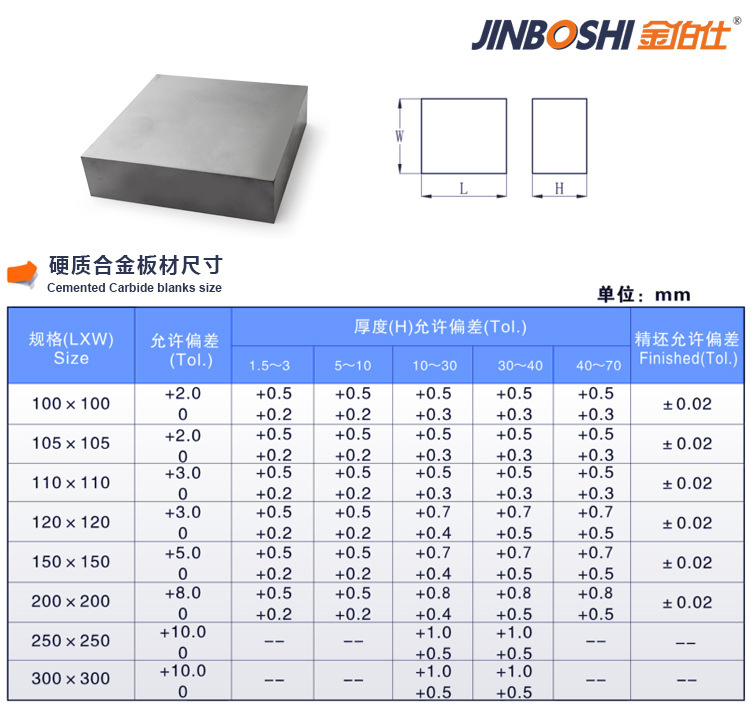

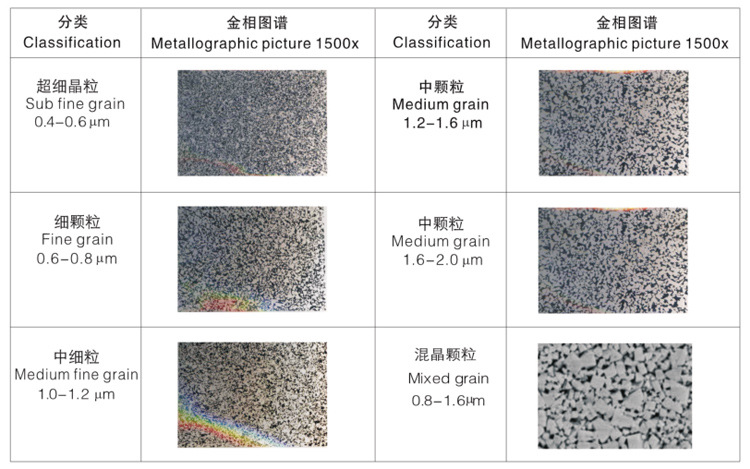

不銹鋼沖壓模具材料 JZ40硬質(zhì)合金模具板材客戶使用數(shù)據(jù)：

客戶使用數(shù)據(jù)：沖軸承不銹鋼，厚度為0.15（厚度可覆蓋0.5以下），我司材質(zhì)JZ40 被沖材質(zhì)的不銹鋼硬度為HV530(HRA 76.4) 單沖模次數(shù)可達(dá)到40萬(wàn)次（屬于硬不銹鋼）。被沖材質(zhì)的不銹鋼硬度為HV180(HRA 60不到) ，單沖模次數(shù)可達(dá)到80萬(wàn)次（屬于軟不銹鋼）?？蛻舻臎_床速度約為200次/分鐘。如果是沖銅的話，沖床速度約為400次/分鐘，模具小的時(shí)候可能會(huì)達(dá)到700-800沖次/分鐘?？蛇_(dá)到200萬(wàn)次以上，0.5以下可達(dá)到400萬(wàn)次。

不銹鋼沖壓模具材料 JZ40硬質(zhì)合金模具板材加工注意事項(xiàng)
鎢鋼因其具有高硬度而具有脆性，無(wú)論是在使用、搬運(yùn)、加工時(shí)禁止敲打或拋摔很容易發(fā)生安全事故，會(huì)對(duì)人身造成傷害和財(cái)產(chǎn)損失，為避免此類(lèi)不必要的損失。我們提醒廣大客戶在使用鎢鋼時(shí)應(yīng)就鎢鋼加工注意事項(xiàng)引起高度重視，具體注意事項(xiàng)如下：

一、 在切斷、研磨加工時(shí)：
　　1、 鎢鋼在沖擊和過(guò)度的加工負(fù)荷下容易裂開(kāi)和崩角，硬質(zhì)合金在加工前必須牢固的被固定在工作臺(tái)上再進(jìn)行加工。
　　2、 鎢鋼的磁性極低，無(wú)磁硬質(zhì)合金根本沒(méi)有磁性，請(qǐng)勿用磁鐵固定硬質(zhì)合金，請(qǐng)用工裝夾具固定，加工前請(qǐng)?jiān)俅未_認(rèn)工件是否有松動(dòng)現(xiàn)象，如有，請(qǐng)固定工件至牢固止。
　　3、 鎢鋼在切斷、研磨后的加工面會(huì)很光滑，而且角非常尖銳，請(qǐng)?jiān)诎徇\(yùn)及使用時(shí)注意安全。
　　4、硬質(zhì)合金是硬脆性極高的材料，怕沖擊，嚴(yán)禁用金屬錘子敲打硬質(zhì)合金。

二、 在放電、線切割加工時(shí)：
　　1、 鎢鋼具有高硬度，高耐磨性，在進(jìn)行放電、線切割時(shí)作業(yè)進(jìn)程會(huì)比較慢。
　　2、 鎢鋼進(jìn)行放電加工后的面最容易出現(xiàn)裂開(kāi)和崩角，所以請(qǐng)按照制品的使用條件來(lái)調(diào)整加工程序。
　　4、 鎢鋼在線切割時(shí)經(jīng)常會(huì)產(chǎn)生裂開(kāi)的現(xiàn)象，所以請(qǐng)?jiān)诩庸ず蟠_認(rèn)加工面無(wú)缺陷后再進(jìn)行下一道工序的加工。

三、 在熔接加工時(shí)：
　　1、 請(qǐng)使用要求選擇合適的焊/熔接加工方案。
　　2、鎢鋼在熔接加工時(shí)容易產(chǎn)生裂縫，請(qǐng)?jiān)诩庸ず蟠_認(rèn)加工面沒(méi)有損傷再進(jìn)行下一道工序。
　　3、 當(dāng)熔接作業(yè)時(shí)所產(chǎn)生的飛散物（熔接鐵）附著在硬質(zhì)合金上的時(shí)候，由于急速加熱后冷卻容易導(dǎo)致合金裂開(kāi)，所以在做熔接作業(yè)時(shí)，請(qǐng)?zhí)貏e小心。
　　在進(jìn)行HIT處理時(shí)：
　　4、 在填塞物（擴(kuò)散結(jié)合）上穿孔、攻牙等作業(yè)時(shí)，會(huì)發(fā)生填塞物動(dòng)搖或硬質(zhì)合金部分裂開(kāi)的現(xiàn)象，請(qǐng)加強(qiáng)檢驗(yàn)，在作業(yè)后確認(rèn)沒(méi)有異常。
　　5、在進(jìn)行所有加工作業(yè)時(shí)：凡是機(jī)器上所帶有的安全裝置等，請(qǐng)?jiān)诩庸ぷ鳂I(yè)時(shí)必須使用。工作人員必須穿戴好保護(hù)眼睛、手、腳、頭部及全身所有部位的安全裝備。
